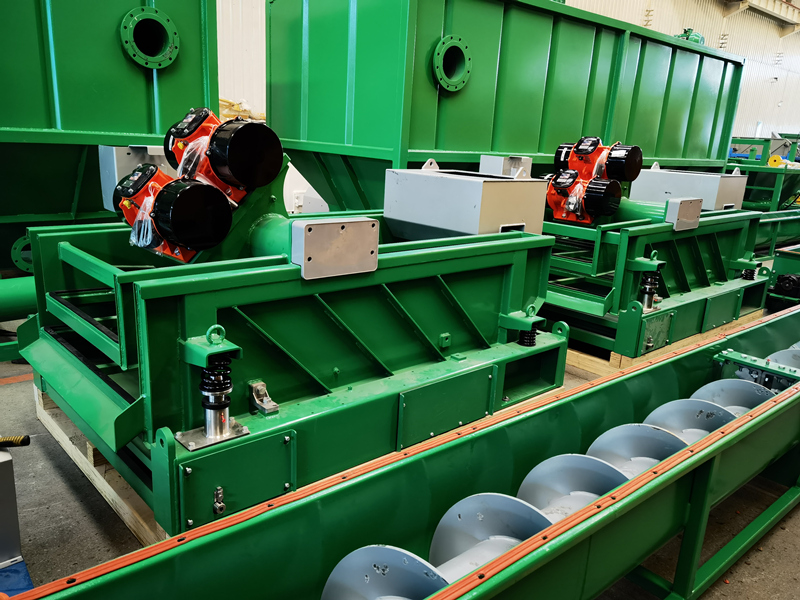

El agitador de secado GN High G Force
El agitador de secado GN High G Force está diseñado para el control de sólidos primarios y el secado de recortes de los equipos de control de sólidos primarios, recupera sedimentos y arenas ultrafinas, proporciona sólidos en una forma consistentemente apilable y transportable y no requiere polímeros ni químicos costosos. Agitador de secado GN de alta G con fuerza G ajustable Hasta 8,0 G.
GNZS594EH LD zarandas vibratorias hi G zaranda vibratoria hi g 2
Parámetro del agitador de secado GN High G
Modelo GNZS594F-SGZF GNZS703F-SGZF
Modo de vibración Movimiento lineal
La especificación y los parámetros anteriores son solo de referencia.
Vídeos de la agitadora secadora GN High G
Vídeos de la coctelera de alta G
Características del agitador de secado High G
- Diseño resistente y tratamiento térmico para la plataforma vibratoria completa para proporcionar una fuerza G de movimiento lineal ajustable de hasta 8,0 G para cumplir con más aplicaciones.
- Acero inoxidable anticorrosión para el marco inferior del agitador para brindar una alta resistencia y una operación más prolongada.
- Sistema de sellado de caucho patentado entre la rejilla del agitador y el marco inferior del agitador para permitir que los operadores utilicen la rejilla del agitador pretensada sin sellado de caucho.
- Sistema de bloqueo de la pantalla del agitador de tipo cuña para un reemplazo rápido de la pantalla, la pantalla del agitador API de prevención es intercambiable con los agitadores de las mejores marcas internacionales con marco de acero o pantallas agitadoras de material compuesto.
- Ajuste del ángulo de la plataforma de la zaranda vibradora de accionamiento mecánico patentado durante el funcionamiento del sistema.
- Simple sistema de bloqueo del agitador de acero inoxidable para proteger el resorte mientras se mueve.
- Muelles de descarga recubiertos de goma para reducir el ruido, la seguridad y una vida más larga.
- Proceso de funcionamiento de la zaranda secadora de alta G.
Agitador de secado de alta G
Los recortes de perforación descargados de la zaranda principal y los desarenadores serán recogidos por un transportador de tornillo, y otro transportador de tornillo llevará los recortes de perforación para alimentar a la zaranda de secado High G. A veces, el cliente instalará un agitador de secado de perfil bajo justo debajo del tanque de control de sólidos para alimentar directamente al agitador de secado. Los recortes de perforación serán secados por el agitador de alta G, y los fluidos serán atrapados por el tanque debajo del agitador, una bomba de alimentación centrífuga tomará los fluidos y los alimentará a una centrífuga decantadora de alta velocidad, y después del tratamiento por el alto- centrífuga decantadora de velocidad, los fluidos pueden regresar al sistema de lodo activo para su reutilización.
DESGASIFICADOR CENTRÍFUGO DE GN
El desgasificador centrífugo GNLCQ300C es un nuevo tipo de desgasificador, especializado en el procesamiento de fluidos de perforación con corte de gas. Normalmente se instala después del agitador de lutitas y se usa ampliamente en los diversos sistemas de control de sólidos, y es muy importante para recuperar el peso del lodo, estabilizar el rendimiento de la viscosidad del lodo y reducir el costo de perforación. Mientras tanto, se puede utilizar como una gran licuadora. Sus ventajas son gran capacidad, alta tasa de desgasificación, menor área requerida, bajo consumo de energía, fácil operación y mantenimiento.
GN SOLIDS CONTROL ha desarrollado el desgasificador de vacío de tipo centrífugo utiliza la fuerza centrífuga sobre el lodo, multiplicando la fuerza que actúa sobre las burbujas del dispositivo para aumentar la fuerza de flotación y la liberación. El aumento de la flotabilidad acelera la velocidad de subida de la burbuja. A medida que las burbujas se elevan hacia la superficie, escapan del lodo y se descomponen aún más por la turbulencia del flujo.
En comparación con un desgasificador de vacío, el desgasificador centrífugo tiene ventajas como una huella pequeña, fácil operación, ambos son independientes, no necesitan una bomba adicional, pueden eliminar el gas del lodo cortado con gas de manera eficiente.
Otro desgasificador en el sistema de control de sólidos es el separador de gases de lodo, que se usa junto con un dispositivo de encendido de antorcha. El separador de gas de lodo es una separación mecánica completa del gas nocivo del lodo, no use un motor eléctrico, panel de control o productos químicos.
La función es evitar la perforación del pozo desde el reventón.
Excepto para el desgasificador de vacío de tipo recipiente horizontal, el desgasificador centrífugo, el separador de gases de lodo, también producimos otros equipos de control de sólidos para la plataforma de perforación, incluidos agitadores de lutitas, desarenadores, deshidratadores, limpiadores de lodos, centrífugas decantadoras, pantallas agitadoras, bombas centrífugas. Bienvenido a enviarnos una consulta.
SISTEMA DE GESTIÓN DE RESIDUOS DE CORTE GN
GN Solids Control también lleva muchos años trabajando en la gestión de residuos. La combinación de decantador centrífugo y secador de corte vertical recupera eficazmente los fluidos de perforación y reduce la huella en el medio ambiente.
El secador de recortes vertical GN se utiliza en la industria de la perforación para recuperar petróleo de los recortes de perforación. En las operaciones de perforación, el equipo típico de control de sólidos descarta de 1 a 4 barriles de líquido por cada barril de sólidos extraídos. Sistema secador de recortes de perforación GN que consta de un secador de recortes vertical. y el equipo correspondiente podría descargar 1 barril de líquido por 4 barriles de sólidos eliminados. El secador de recortes vertical GNCD930 ha demostrado reducir este líquido a menos del 5% (OOC) en peso por prueba en el sitio:
Reduzca la cantidad de OBM o SBM en la descarga de recortes para reducir el volumen de desechos y cumplir con los objetivos ambientales.
Recupere valiosos fluidos base para reutilizarlos y reducir el costo.
Reducir el contenido de fluido antes de otro tratamiento, aumentando así la capacidad del proceso.
En resumen, el secador de recortes vertical GNCD930 podría ayudarlo a alcanzar los objetivos ambientales al reducir el volumen de desechos, maximizar la recuperación de líquidos y reducir el costo de su proyecto. GN Solids Control puede proporcionar equipos completos de reciclaje y tratamiento de lodo.
Configuración del sistema de gestión de recortes de perforación GN:
1.Secador de cortes vertical GNCD930 con canasta de malla específica.
3.Una centrífuga decantadora de velocidad variable GNLW363B-VFD es capaz de ajustar el motor principal, el motor trasero y la bomba.
4.Un patín telescópico para montar la centrífuga decantadora que está disponible para levantar la centrífuga en una posición más alta mientras trabaja y bajarla para el envío.
Procedimientos de trabajo del sistema de gestión de cortes de perforación GN:
Paso 1) La barrena transferirá el corte al secador de cortes vertical GNCD930.
Paso 2) El secador de recortes vertical GNCD930 utilizará la fuerza centrífuga para extraer el aceite o el agua de los recortes de perforación y descargará los fluidos al tanque de captura. Los sólidos secantes se descargarán con aceite en cortes por debajo del 5%.
Paso 3) Dado que los fluidos del secador de recortes al tanque de recolección, todavía tienen muchos sólidos finos, la bomba de lodos vertical transferirá los fluidos de perforación a la centrífuga decantadora GNLW363B-VFD para una mayor separación.
Paso 4) La centrífuga decantadora GNLW363B-VFD separará los sólidos de los fluidos de perforación.
CENTRÍFUGA DE TAZÓN GRANDE GN PARA TRATAR LODOS DE TBM
Como uno de los principales fabricantes de centrífugas decantadoras del mundo, GN Solids Control ha proporcionado más de miles de centrífugas decantadoras a clientes globales. La mayoría de los clientes de GN utilizan centrífugas decantadoras GN en la industria del petróleo y el gas, mientras que las centrífugas GN también se pueden utilizar en la separación de aguas residuales industriales, el tratamiento de lodos con TBM, la separación de lodos de dragado y el área de perforación con diamante o núcleo, etc.
GN Solids Control ha fabricado los modelos de 9, 14, 18 y 22 pulgadas durante muchos años. Con el fin de satisfacer las demandas cambiantes de los clientes, GN Solids Control también ha desarrollado un juego de centrífuga decantadora de recipiente giratorio grande de 30 pulgadas (760 mm). Esta centrífuga decantadora grande se puede utilizar para tratar lodos de TBM de gran volumen con una capacidad de tratamiento de 120 m3 (cuando el porcentaje de sólidos es inferior al 20%). Centrífuga decantadora de 30 pulgadas 1
Basado en la exitosa experiencia anterior en el desarrollo de centrífugas GN de tamaño pequeño y mediano, GNLW764A ha aprovechado al máximo todas las tecnologías de vanguardia de sus hermanos. El cuenco giratorio grande está hecho de acero inoxidable 2304 por fundición centrífuga, la hélice de tornillo interior también está incrustada con cientos de baldosas hechas de carburo de tungsteno.
Los ingenieros de GN siempre se dedican a proporcionar el equipo más rentable a los clientes globales, las centrífugas GN ahora han sido utilizadas en gran medida por muchos clientes importantes, como Shell, Baker Hughes, Bariod, etc. La centrífuga grande GN GNLW764A será otro equipo estrella para tratar la tuneladora. estiércol líquido. Para esta centrífuga de nuevo desarrollo, GN también utiliza carburo de tungsteno para proteger el puerto de descarga de sólidos.
GNLW764A utiliza un motor principal de 132 KW y un motor secundario de 90 kw para impulsar el tazón giratorio y la hélice de tornillo por separado. El sistema de accionamiento Dual VFD ayuda a que la centrífuga funcione sin problemas, los parámetros se pueden cambiar fácilmente en la HMI del gabinete de control.
Dependiendo de la lechada de TBM, se equipará un sistema floculante GN con esta gran centrífuga para tener un rendimiento de separación mucho mejor.
UNIDAD DE ELIMINACIÓN DE SÓLIDOS PARA LA INDUSTRIA MINERA
La Unidad Compacta de Eliminación de Sólidos (SRU) GN se utiliza para el control de sólidos de fluidos de perforación para las pequeñas plataformas mineras para realizar perforaciones diamantinas. En lugar de utilizar sumideros de perforación tradicionales, se describe la Unidad de eliminación de sólidos GN La Unidad de eliminación de sólidos compacta (SRU) GN se utiliza para el control de sólidos de fluidos de perforación para las pequeñas plataformas mineras para realizar perforaciones diamantinas. En lugar de utilizar sumideros de perforación tradicionales, los contratistas de perforación y las empresas de recursos de la industria de la perforación describen la Unidad de extracción de sólidos GN como el camino del futuro. El sistema de fluido de perforación de circuito cerrado es una solución rentable para reducir el impacto ambiental y mejora en gran medida la eficiencia de las operaciones de perforación.
Principio de funcionamiento de la unidad de eliminación de sólidos GN
El fluido de perforación circula directamente desde el collar de perforación hasta el agitador GN Mini Shale para la eliminación de sólidos de la primera fase. Y una bomba de alimentación de desplazamiento positivo lleva los fluidos de perforación debajo del tanque del agitador para alimentar la mini centrífuga decantadora GN para la eliminación de sólidos finos. Los fluidos de perforación limpios se devuelven al pozo de perforación para su reutilización. La unidad altamente móvil también incorpora una cámara de mezcla y una tolva de mezcla y bombas, lo que permite que los fluidos de perforación químicos se agreguen de manera precisa y eficiente. La centrífuga para bebés GNLW223 es la centrífuga decantadora más pequeña del mundo para el tratamiento de fluidos de perforación. Es popular para la industria de la perforación con núcleo de diamante.
Características y beneficios de la unidad de eliminación de sólidos GN
Capacidad de proceso: 0-150 LPM
Reducción del consumo de fluido de perforación en más del 40% Unidad autónoma con agitador, centrífuga, bombas, mezcla, tanques y generadores (opcional).
Respetuoso con el medio ambiente, sin perforación de pozos: consumo de agua reducido
Reduce los costos de instalación y reparación del sitio
Reducción de los costos del equipo de perforación de fondo de pozo al mejorar la vida útil de la broca / varilla de perforación de diamante.
