SISTEMA DE GESTIÓN DE RESIDUOS DE CORTE GN
GN Solids Control también lleva muchos años trabajando en la gestión de residuos. La combinación de decantador centrífugo y secador de corte vertical recupera eficazmente los fluidos de perforación y reduce la huella en el medio ambiente.
El secador de recortes vertical GN se utiliza en la industria de la perforación para recuperar petróleo de los recortes de perforación. En las operaciones de perforación, el equipo típico de control de sólidos descarta de 1 a 4 barriles de líquido por cada barril de sólidos extraídos. Sistema secador de recortes de perforación GN que consta de un secador de recortes vertical. y el equipo correspondiente podría descargar 1 barril de líquido por 4 barriles de sólidos eliminados. El secador de recortes vertical GNCD930 ha demostrado reducir este líquido a menos del 5% (OOC) en peso por prueba en el sitio:
Reduzca la cantidad de OBM o SBM en la descarga de recortes para reducir el volumen de desechos y cumplir con los objetivos ambientales.
Recupere valiosos fluidos base para reutilizarlos y reducir el costo.
Reducir el contenido de fluido antes de otro tratamiento, aumentando así la capacidad del proceso.
En resumen, el secador de recortes vertical GNCD930 podría ayudarlo a alcanzar los objetivos ambientales al reducir el volumen de desechos, maximizar la recuperación de líquidos y reducir el costo de su proyecto. GN Solids Control puede proporcionar equipos completos de reciclaje y tratamiento de lodo.
Configuración del sistema de gestión de recortes de perforación GN:
1.Secador de cortes vertical GNCD930 con canasta de malla específica.
3.Una centrífuga decantadora de velocidad variable GNLW363B-VFD es capaz de ajustar el motor principal, el motor trasero y la bomba.
4.Un patín telescópico para montar la centrífuga decantadora que está disponible para levantar la centrífuga en una posición más alta mientras trabaja y bajarla para el envío.
Procedimientos de trabajo del sistema de gestión de cortes de perforación GN:
Paso 1) La barrena transferirá el corte al secador de cortes vertical GNCD930.
Paso 2) El secador de recortes vertical GNCD930 utilizará la fuerza centrífuga para extraer el aceite o el agua de los recortes de perforación y descargará los fluidos al tanque de captura. Los sólidos secantes se descargarán con aceite en cortes por debajo del 5%.
Paso 3) Dado que los fluidos del secador de recortes al tanque de recolección, todavía tienen muchos sólidos finos, la bomba de lodos vertical transferirá los fluidos de perforación a la centrífuga decantadora GNLW363B-VFD para una mayor separación.
Paso 4) La centrífuga decantadora GNLW363B-VFD separará los sólidos de los fluidos de perforación.

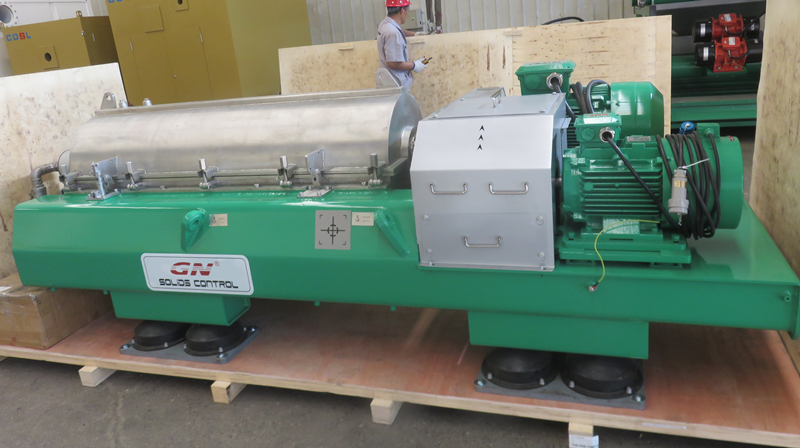

CENTRÍFUGA DE TAZÓN GRANDE GN PARA TRATAR LODOS DE TBM
Como uno de los principales fabricantes de centrífugas decantadoras del mundo, GN Solids Control ha proporcionado más de miles de centrífugas decantadoras a clientes globales. La mayoría de los clientes de GN utilizan centrífugas decantadoras GN en la industria del petróleo y el gas, mientras que las centrífugas GN también se pueden utilizar en la separación de aguas residuales industriales, el tratamiento de lodos con TBM, la separación de lodos de dragado y el área de perforación con diamante o núcleo, etc.
GN Solids Control ha fabricado los modelos de 9, 14, 18 y 22 pulgadas durante muchos años. Con el fin de satisfacer las demandas cambiantes de los clientes, GN Solids Control también ha desarrollado un juego de centrífuga decantadora de recipiente giratorio grande de 30 pulgadas (760 mm). Esta centrífuga decantadora grande se puede utilizar para tratar lodos de TBM de gran volumen con una capacidad de tratamiento de 120 m3 (cuando el porcentaje de sólidos es inferior al 20%). Centrífuga decantadora de 30 pulgadas 1
Basado en la exitosa experiencia anterior en el desarrollo de centrífugas GN de tamaño pequeño y mediano, GNLW764A ha aprovechado al máximo todas las tecnologías de vanguardia de sus hermanos. El cuenco giratorio grande está hecho de acero inoxidable 2304 por fundición centrífuga, la hélice de tornillo interior también está incrustada con cientos de baldosas hechas de carburo de tungsteno.
Los ingenieros de GN siempre se dedican a proporcionar el equipo más rentable a los clientes globales, las centrífugas GN ahora han sido utilizadas en gran medida por muchos clientes importantes, como Shell, Baker Hughes, Bariod, etc. La centrífuga grande GN GNLW764A será otro equipo estrella para tratar la tuneladora. estiércol líquido. Para esta centrífuga de nuevo desarrollo, GN también utiliza carburo de tungsteno para proteger el puerto de descarga de sólidos.
GNLW764A utiliza un motor principal de 132 KW y un motor secundario de 90 kw para impulsar el tazón giratorio y la hélice de tornillo por separado. El sistema de accionamiento Dual VFD ayuda a que la centrífuga funcione sin problemas, los parámetros se pueden cambiar fácilmente en la HMI del gabinete de control.
Dependiendo de la lechada de TBM, se equipará un sistema floculante GN con esta gran centrífuga para tener un rendimiento de separación mucho mejor.
UNIDAD DE ELIMINACIÓN DE SÓLIDOS PARA LA INDUSTRIA MINERA
La Unidad Compacta de Eliminación de Sólidos (SRU) GN se utiliza para el control de sólidos de fluidos de perforación para las pequeñas plataformas mineras para realizar perforaciones diamantinas. En lugar de utilizar sumideros de perforación tradicionales, se describe la Unidad de eliminación de sólidos GN La Unidad de eliminación de sólidos compacta (SRU) GN se utiliza para el control de sólidos de fluidos de perforación para las pequeñas plataformas mineras para realizar perforaciones diamantinas. En lugar de utilizar sumideros de perforación tradicionales, los contratistas de perforación y las empresas de recursos de la industria de la perforación describen la Unidad de extracción de sólidos GN como el camino del futuro. El sistema de fluido de perforación de circuito cerrado es una solución rentable para reducir el impacto ambiental y mejora en gran medida la eficiencia de las operaciones de perforación.
Principio de funcionamiento de la unidad de eliminación de sólidos GN
El fluido de perforación circula directamente desde el collar de perforación hasta el agitador GN Mini Shale para la eliminación de sólidos de la primera fase. Y una bomba de alimentación de desplazamiento positivo lleva los fluidos de perforación debajo del tanque del agitador para alimentar la mini centrífuga decantadora GN para la eliminación de sólidos finos. Los fluidos de perforación limpios se devuelven al pozo de perforación para su reutilización. La unidad altamente móvil también incorpora una cámara de mezcla y una tolva de mezcla y bombas, lo que permite que los fluidos de perforación químicos se agreguen de manera precisa y eficiente. La centrífuga para bebés GNLW223 es la centrífuga decantadora más pequeña del mundo para el tratamiento de fluidos de perforación. Es popular para la industria de la perforación con núcleo de diamante.
Características y beneficios de la unidad de eliminación de sólidos GN
Capacidad de proceso: 0-150 LPM
Reducción del consumo de fluido de perforación en más del 40% Unidad autónoma con agitador, centrífuga, bombas, mezcla, tanques y generadores (opcional).
Respetuoso con el medio ambiente, sin perforación de pozos: consumo de agua reducido
Reduce los costos de instalación y reparación del sitio
Reducción de los costos del equipo de perforación de fondo de pozo al mejorar la vida útil de la broca / varilla de perforación de diamante.
PLANTA PARA TRATAMIENTO DE LODOS PARA PERFORACIÓN

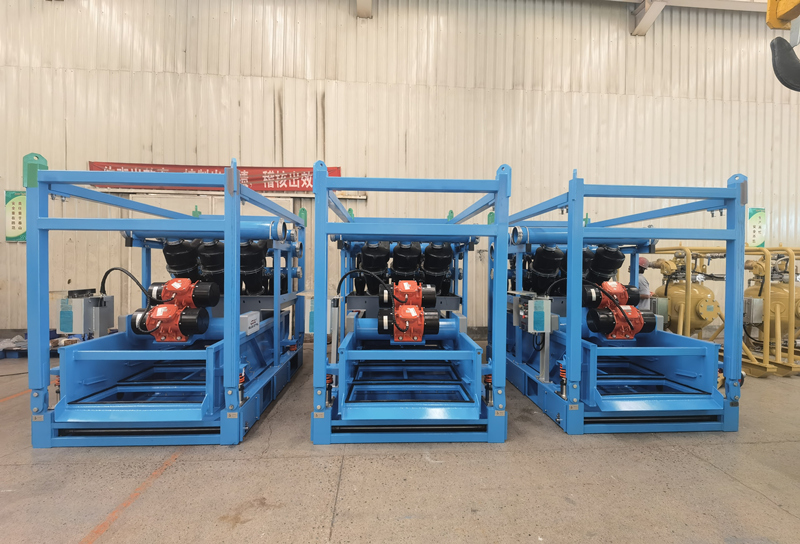

GN Solids Control fabrica todos los equipos de control de sólidos de 4 etapas para el tratamiento del lodo de perforación. Esto incluye zaranda vibratoria o Shale Shakers, desarenador, Desilter y centrífuga decantadora. Y también GN fabrica el equipo de gestión de residuos de perforación, como el secador de recortes verticales, el agitador de secado de alta G y la centrífuga de tratamiento de residuos. La centrífuga decantadora para el tratamiento del lodo de perforación incluye separación de sólidos de alta gravedad y baja gravedad, desagüe y tratamiento de aguas residuales.
Diferente Tipos de lodo de perforación:
WBM, conocido como lodo a base de agua, es La mayoría de los sistemas básicos de lodo a base de agua comienzan con agua, luego las arcillas y otros productos químicos se incorporan al agua para crear una mezcla homogénea que se asemeja a algo entre la leche con chocolate y la malta.
OBM que se conoce como lodo a base de petróleo, el lodo a base de petróleo es un lodo donde el fluido base es un producto de petróleo como el combustible Diesel.
SBM, que se conoce como fluidos de base sintética, es un lodo donde el fluido base es un aceite sintético. SBM es popular para plataformas costa afuera.
Lodos de diferentes tipos de perforación:
- Barro de perforación de petróleo y gas
- CBM lodo de perforación
- Perforación direccional horizontal / perforación sin zanjas
- Túnel de perforación de la máquina (TBM) de la lechada de perforación
- Construcción aburrido pilotes de barro
- Lodo de perforación de pozos de agua
- Industria minera, lodo de perforación con núcleo de diamante
- Lodo de perforación de pozos geotérmicos.
GN Solids control demuestra a sus clientes que puede integrar sus equipos para dar soluciones integrales que beneficien al cliente en sus diferentes variables tales como recuperación, optimización de los recursos, eficiencia de los procesos. La planta de tratamiento de lodos para perforación es sistema turnkey que ha sido implementado con éxito en nuestros clientes con rendimientos sobresalientes a la expectativa del operador.
Industria Minería Introducción de la Decantadora Centrifuga como reemplazo......
GN Solids Control viene liderando el desarrollo de las Decantadoras centrifugas desde 9 pulgadas hasta 30 pulgadas con materiales de alta calidad y durabilidad, con tecnología y precisión en el ensamblaje, recibiendo día a día buenos comentarios por nuestros clientes finales. La decantadora centrifuga que GN viene activando la industria de procesos cada vez más eficiente y maximizando los recursos en su plenitud.
Por más de 30 años los espesadores son equipos muy usados en la industria de la minería como separación sólido-líquido, una suspensión de sólidos formando una capa o pulpa. Este último se alimenta a un tanque provisto de un mecanismo interno que mediante la acción de la gravedad permite concentrar los sólidos en el fondo y hace fluir el agua clarificada hacia la superficie para ser recogida en el rebose del tanque.
- Click to open image! Click to open image!
- Click to open image! Click to open image!
- Click to open image! Click to open image!
- Click to open image! Click to open image!
- Click to open image! Click to open image!
- Click to open image! Click to open image!
Por lo general las partes que integran estos equipos de sedimentación en principio son los mismos desde hace muchos años atrás, mismo sistema, mismo diseño, si bien es cierto con el pasar de los años han ido mejorando y los equipos alrededor del mundo presentan avances y nuevas tecnologías aplicadas principalmente a los componentes que integran el mecanismo interno, lo que proporciona un mayor rendimiento en su operación. Con el paso de los años, los espesadores de lodos han experimentado una gran reducción en el tamaño y en el diámetro requerido para una misma tasa de alimentación de sólidos.
Sigue presentando deficiencias en el proceso de separación comparando con una decantadora centrifuga, la cual muestra el mismo principio de separación solido-liquido, pero con muchas ventajas, no solo en tamaño que ocupa relación m2, en sino en eficiencia que es una palabra muy usada en esta industria.
Cabe resaltar que los componentes que se usan en las decantadoras centrifugas de GN, destaca los tratamientos térmicos en sus tornillos de acero inoxidable haciéndolo más resistente y durables, este ultimo viene protegido por piezas intercambiables de carburo de tungsteno para fácil mantenimiento, los puertos de descarga también elaborados de carburo de tungsteno para evitar la abrasión al momento de las descargas. Cuenta con 2 motores uno a cada lado para dar mas espacio a los operadores en sus operaciones y manteamiento.
Siguiendo con las ventajas de la nuevas y modernas decantadoras centrifugas, el costo de consumo de poder KW y mantenimiento preventivo es más conveniente que los actuales espesadores, esto sin contar con plan de contingencia que tiene que elaborar toda empresa minera. GN con el transcurrir de los años viene innovando sus equipos en el control de sólidos y en el manejo de residuos llevándolo a niveles que a mediano plazo serán una tendencia en el mercado mundial.
