NOTICIAS
Equipos de lavado y separación de suelos contaminados con petróleo para cl......
Equipos de lavado y separación de suelos contaminados con petróleo para clientes de Oriente MedioEquipos de lavado y separación de suelos contaminados con petróleo para clientes de Oriente Medio09 octubre 2022Los suelos contaminados con aceite son uno de los materiales más difíciles para reutilizar el suelo y el aceite. Como fabricante líder de equipos de separación de sólidos y líquidos, GN Solids Control es especialmente bueno para proporcionar equipos de separación y lavado de suelos contaminados con aceite.El mes pasado, GN Solids Control finalizó todas las pruebas de un equipo de separación y lavado de suelos contaminados con aceite para un cliente de Oriente Medio antes de salir de fábrica. Esta solución llave en mano está compuesta principalmente por el siguiente producto:

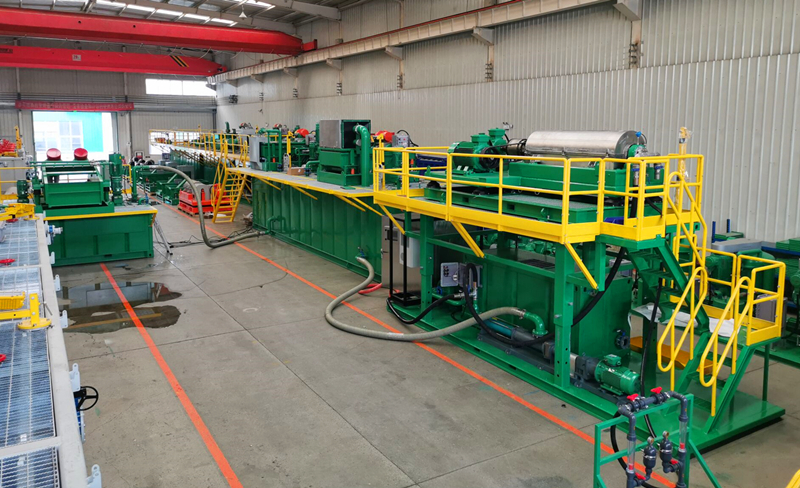

1. Modular de lavado de suelosEl suelo se alimentó a una unidad de tolva de captura GN, que se fija con barras de aberturas grandes para mantener las partículas grandes fuera del agitador. Un gran agitador grueso está debajo de la tolva de captura GN para eliminar los sólidos de más de 10 mm mediante el uso de pantallas de PU.El transportador de tornillo GN se usa para mover el suelo a una trituradora o a una caja de recortes. La trituradora puede alimentar materiales con un máx. 120 mm y descarga a 15 mm. Para proteger el daño causado por cortes finos de metal, se fija un imán de zanja en la entrada o salida del transportador de tornillo.Criba vibratoria de deshidratación

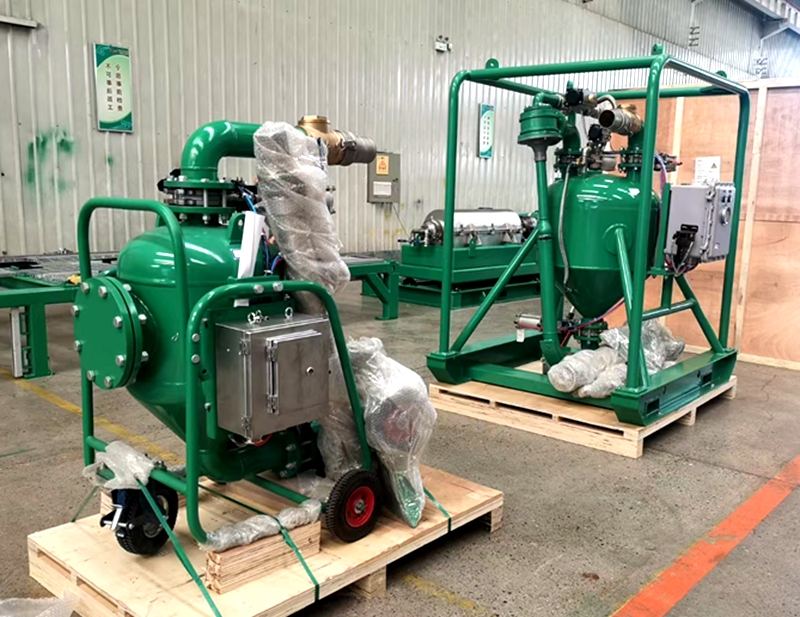

2. Unidad de transferencia de bomba de vacíoLa bomba de vacío GN junto con una CA puede mover todos los suelos o agregados del suelo contaminado con aceite. Las tuberías están conectadas con la tolva de alimentación o el módulo de precalentamiento se puede cambiar encendiendo o apagando las válvulas.
3.Bomba de vacío de sólidos3. Modular de precalentamiento y mezclaPara ayudar a mejorar la eficiencia de la separación, es necesario utilizar un módulo de precalentamiento y mezcla. Aquí está compuesto por 2 tanques de mezcla con tuberías de vapor caliente junto con el tanque, que también se fijan con un agitador de lodo para seguir agitando el suelo.
4.Unidad de separación del agitadorUn agitador de dos pisos fijado con mallas API 20 o API 40 ayuda a eliminar la mayoría de esas partículas finas después del calentamiento.5. Separación de centrífuga decantadora ModularPara eliminar los sólidos más finos por encima de 2~5 micras, GN Solids Control utiliza una centrífuga decantadora de tazón de 22 pulgadas GNLW553-VFD y un separador de disco trifásico para separar aún más el aceite, el agua y los sólidos.Equipo centrífugoEquipos de separación6. Unidad de dosificación químicaSe proporciona una unidad de dosificación automática de productos químicos para agregar productos químicos al tanque de premezclado y la centrífuga decantadora.
Sistema de control de sólidos de plataforma de perforación de 1000HP
Sistema de control de sólidos de plataforma de perforación de 1000HP para Medio OrienteSistema de control de sólidos de plataforma de perforación de 1000HP para Medio Oriente02 de octubre de 2022GN Solids Control acaba de terminar la fabricación y las pruebas de un sistema de control de sólidos de una plataforma de perforación de 1000 HP para una empresa de Medio Oriente que lo usará en Nueva Zelanda el próximo mes.Con la rica experiencia en control de sólidos de lodo de perforación de petróleo y gas y gestión de residuos de perforación, GN Solids Control se enorgullece de tener otro exitoso sistema de control de sólidos de plataforma de perforación de 1000 HP para un cliente satisfecho. A continuación se muestran los equipos de tratamiento en este sistema de control de sólidos de lodo:2022.09.28 Sistema de control de sólidos de 1000HP
1. Tanque agitador GN tanque del agitador se divide en un compartimento del agitador, un compartimento del desarenador y un compartimento del decantador. Dos zarandas vibratorias paralelas conectadas por una caja de distribución de lodo tipo tubería para transportar el lodo de perforación a las pantallas vibratorias de manera uniforme, de modo que las partículas grandes se puedan eliminar antes de alimentar los ciclones.Para un control conveniente, las válvulas de mariposa manuales están fijadas en los puertos principales para que puedan encenderse o apagarse para cambiar el flujo de lodo. Y también se puede usar un limpiador de lodo equipado con ciclones desarenadores y ciclones destiladores para atravesar los ciclones y actuar como un agitador de tercera unidad en caso de un aumento repentino del caudal de lodo.Se instalaron dos bombas centrífugas en el costado del tanque vibrador para alimentar el desarenador y el desarenador por separado.
2022.09.28 Sistema de lodo 1000HP2. Tanque de almacenamiento de lodo GNDos tanques de almacenamiento se encuentran paralelos al tanque vibrador desde donde se mueve el lodo limpio tratado posteriormente. Cada tanque de almacenamiento de lodo se fija con 3 unidades de agitadores de lodo para evitar que el lodo se asiente.Se usa un mezclador de lodo de chorro grande personalizado para agregar nuevos productos químicos de perforación o aditivos desde la tolva de lodo donde se usa la plataforma para transportar bolsas grandes. Y dos bombas centrífugas paralelas están conectadas a la tolva venturi, cualquiera de las bombas puede usarse como bomba de alimentación.Además del módulo principal mencionado anteriormente, GN Solids Control también proporciona algunas piezas auxiliares como pistola de lodo, luz, etc. Más importante aún, todas las cajas de control estándar a prueba de explosiones también son proporcionadas por GN Solids Control.
El agitador de secado GN High G Force
El agitador de secado GN High G Force está diseñado para el control de sólidos primarios y el secado de recortes de los equipos de control de sólidos primarios, recupera sedimentos y arenas ultrafinas, proporciona sólidos en una forma consistentemente apilable y transportable y no requiere polímeros ni químicos costosos. Agitador de secado GN de alta G con fuerza G ajustable Hasta 8,0 G.
GNZS594EH LD zarandas vibratorias hi G zaranda vibratoria hi g 2
Parámetro del agitador de secado GN High G
Modelo GNZS594F-SGZF GNZS703F-SGZF
Modo de vibración Movimiento lineal
La especificación y los parámetros anteriores son solo de referencia.
Vídeos de la agitadora secadora GN High G
Vídeos de la coctelera de alta G
Características del agitador de secado High G
- Diseño resistente y tratamiento térmico para la plataforma vibratoria completa para proporcionar una fuerza G de movimiento lineal ajustable de hasta 8,0 G para cumplir con más aplicaciones.
- Acero inoxidable anticorrosión para el marco inferior del agitador para brindar una alta resistencia y una operación más prolongada.
- Sistema de sellado de caucho patentado entre la rejilla del agitador y el marco inferior del agitador para permitir que los operadores utilicen la rejilla del agitador pretensada sin sellado de caucho.
- Sistema de bloqueo de la pantalla del agitador de tipo cuña para un reemplazo rápido de la pantalla, la pantalla del agitador API de prevención es intercambiable con los agitadores de las mejores marcas internacionales con marco de acero o pantallas agitadoras de material compuesto.
- Ajuste del ángulo de la plataforma de la zaranda vibradora de accionamiento mecánico patentado durante el funcionamiento del sistema.
- Simple sistema de bloqueo del agitador de acero inoxidable para proteger el resorte mientras se mueve.
- Muelles de descarga recubiertos de goma para reducir el ruido, la seguridad y una vida más larga.
- Proceso de funcionamiento de la zaranda secadora de alta G.
Agitador de secado de alta G
Los recortes de perforación descargados de la zaranda principal y los desarenadores serán recogidos por un transportador de tornillo, y otro transportador de tornillo llevará los recortes de perforación para alimentar a la zaranda de secado High G. A veces, el cliente instalará un agitador de secado de perfil bajo justo debajo del tanque de control de sólidos para alimentar directamente al agitador de secado. Los recortes de perforación serán secados por el agitador de alta G, y los fluidos serán atrapados por el tanque debajo del agitador, una bomba de alimentación centrífuga tomará los fluidos y los alimentará a una centrífuga decantadora de alta velocidad, y después del tratamiento por el alto- centrífuga decantadora de velocidad, los fluidos pueden regresar al sistema de lodo activo para su reutilización.
DESGASIFICADOR CENTRÍFUGO DE GN
El desgasificador centrífugo GNLCQ300C es un nuevo tipo de desgasificador, especializado en el procesamiento de fluidos de perforación con corte de gas. Normalmente se instala después del agitador de lutitas y se usa ampliamente en los diversos sistemas de control de sólidos, y es muy importante para recuperar el peso del lodo, estabilizar el rendimiento de la viscosidad del lodo y reducir el costo de perforación. Mientras tanto, se puede utilizar como una gran licuadora. Sus ventajas son gran capacidad, alta tasa de desgasificación, menor área requerida, bajo consumo de energía, fácil operación y mantenimiento.
GN SOLIDS CONTROL ha desarrollado el desgasificador de vacío de tipo centrífugo utiliza la fuerza centrífuga sobre el lodo, multiplicando la fuerza que actúa sobre las burbujas del dispositivo para aumentar la fuerza de flotación y la liberación. El aumento de la flotabilidad acelera la velocidad de subida de la burbuja. A medida que las burbujas se elevan hacia la superficie, escapan del lodo y se descomponen aún más por la turbulencia del flujo.
En comparación con un desgasificador de vacío, el desgasificador centrífugo tiene ventajas como una huella pequeña, fácil operación, ambos son independientes, no necesitan una bomba adicional, pueden eliminar el gas del lodo cortado con gas de manera eficiente.
Otro desgasificador en el sistema de control de sólidos es el separador de gases de lodo, que se usa junto con un dispositivo de encendido de antorcha. El separador de gas de lodo es una separación mecánica completa del gas nocivo del lodo, no use un motor eléctrico, panel de control o productos químicos.
La función es evitar la perforación del pozo desde el reventón.
Excepto para el desgasificador de vacío de tipo recipiente horizontal, el desgasificador centrífugo, el separador de gases de lodo, también producimos otros equipos de control de sólidos para la plataforma de perforación, incluidos agitadores de lutitas, desarenadores, deshidratadores, limpiadores de lodos, centrífugas decantadoras, pantallas agitadoras, bombas centrífugas. Bienvenido a enviarnos una consulta.
SISTEMA DE GESTIÓN DE RESIDUOS DE CORTE GN
GN Solids Control también lleva muchos años trabajando en la gestión de residuos. La combinación de decantador centrífugo y secador de corte vertical recupera eficazmente los fluidos de perforación y reduce la huella en el medio ambiente.
El secador de recortes vertical GN se utiliza en la industria de la perforación para recuperar petróleo de los recortes de perforación. En las operaciones de perforación, el equipo típico de control de sólidos descarta de 1 a 4 barriles de líquido por cada barril de sólidos extraídos. Sistema secador de recortes de perforación GN que consta de un secador de recortes vertical. y el equipo correspondiente podría descargar 1 barril de líquido por 4 barriles de sólidos eliminados. El secador de recortes vertical GNCD930 ha demostrado reducir este líquido a menos del 5% (OOC) en peso por prueba en el sitio:
Reduzca la cantidad de OBM o SBM en la descarga de recortes para reducir el volumen de desechos y cumplir con los objetivos ambientales.
Recupere valiosos fluidos base para reutilizarlos y reducir el costo.
Reducir el contenido de fluido antes de otro tratamiento, aumentando así la capacidad del proceso.
En resumen, el secador de recortes vertical GNCD930 podría ayudarlo a alcanzar los objetivos ambientales al reducir el volumen de desechos, maximizar la recuperación de líquidos y reducir el costo de su proyecto. GN Solids Control puede proporcionar equipos completos de reciclaje y tratamiento de lodo.
Configuración del sistema de gestión de recortes de perforación GN:
1.Secador de cortes vertical GNCD930 con canasta de malla específica.
3.Una centrífuga decantadora de velocidad variable GNLW363B-VFD es capaz de ajustar el motor principal, el motor trasero y la bomba.
4.Un patín telescópico para montar la centrífuga decantadora que está disponible para levantar la centrífuga en una posición más alta mientras trabaja y bajarla para el envío.
Procedimientos de trabajo del sistema de gestión de cortes de perforación GN:
Paso 1) La barrena transferirá el corte al secador de cortes vertical GNCD930.
Paso 2) El secador de recortes vertical GNCD930 utilizará la fuerza centrífuga para extraer el aceite o el agua de los recortes de perforación y descargará los fluidos al tanque de captura. Los sólidos secantes se descargarán con aceite en cortes por debajo del 5%.
Paso 3) Dado que los fluidos del secador de recortes al tanque de recolección, todavía tienen muchos sólidos finos, la bomba de lodos vertical transferirá los fluidos de perforación a la centrífuga decantadora GNLW363B-VFD para una mayor separación.
Paso 4) La centrífuga decantadora GNLW363B-VFD separará los sólidos de los fluidos de perforación.
